滑移頂梁液壓支架支柱系列
一、用途
滑移頂梁液壓支架支柱與滑移頂梁液壓支架配套使用，是液壓支架的主要支撐承載部件，支柱支撐梁體，通過對頂梁的支撐承接工作面頂板的壓力并保持恒阻，支柱主要由活柱、柱帽、油缸、底座等組成，通過液控單向閥和安全閥的控制，提升柱體，實現***高、***低采煤的高度。
二、使用環境及工作條件
?。?）煤層傾角≤25°；
?。?）底板不宜過軟，支柱壓入深度以不惡化底板狀況，以不影響支架提柱為限，否則，應配備柱鞋。
三、技術特征
本系列產品執行MT112.1—2006《礦用單體液壓支柱》標準。
型號含義：例如：DH28-650/140S
D代表單體液壓支柱； H代表配套滑移頂梁液壓支架； S代表雙作用；
28表示支柱的***大高度為28 dm； 650為支柱的額定工作阻力(KN)；
140為支柱的油缸內徑。
φ140缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表：
|
項 目 型 號 |
***大 |
***小 |
工作 |
工作 |
重量 |
支 柱 工 |
額工壓 力 |
泵站 |
初撐力 |
工作 |
回柱 |
|
DH08-650/140S |
800 |
700 |
100 |
650 |
82.1 |
700～800 |
42.2 |
31.5 |
484.9 |
乳 |
遠距離和近距離 |
|
DH10-650/140S |
1000 |
800 |
200 |
88.6 |
800～1000 |
||||||
|
DH12-650/140S |
1200 |
900 |
300 |
95.1 |
900～1200 |
||||||
|
DH14-650/140S |
1400 |
1000 |
400 |
101.3 |
1000～1400 |
||||||
|
DH16-650/140S |
1600 |
1100 |
500 |
108 |
1100～1600 |
||||||
|
DH18-650/140S |
1800 |
1200 |
600 |
114.3 |
1200～1800 |
||||||
|
DH20-650/140S |
2000 |
1300 |
700 |
120.7 |
1300～2000 |
||||||
|
DH22-650/140S |
2200 |
1400 |
800 |
127.2 |
1400～2200 |
||||||
|
DH24-650/140S |
2400 |
1500 |
900 |
133.7 |
1500～2400 |
||||||
|
DH26-650/140S |
2600 |
1600 |
1000 |
139.8 |
1600～2600 |
||||||
|
DH28-650/140S |
2800 |
1700 |
1100 |
148.5 |
1700～2800 |
||||||
|
DH30-650/140S |
3000 |
1825 |
1175 |
154.5 |
1825～3000 |
||||||
|
DH31.5-550/140S |
3150 |
1900 |
1250 |
550 |
159.3 |
1900～3150 |
35.7 |
||||
|
DH33-550/140S |
3300 |
1975 |
1325 |
164 |
1975～3300 |
||||||
|
DH35-550/140S |
3500 |
2075 |
1425 |
171 |
2075～3500 |
三、結構
液壓支柱由1活柱、2螺栓、3彈墊、4液控單向閥、5安全閥、6防塵圈、7柱帽、8蕾形密封圈、9活塞桿導向環、10 O形圈、11擋圈、12(21)連接鋼絲、13油缸、14鼓形密封圈、15活塞擋圈、16下?lián)跞Α?7活塞導向環、18支撐環LW形、19底座、20蕾形圈用擋圈、22銷軸、23開口銷等零部件組成。（圖一）

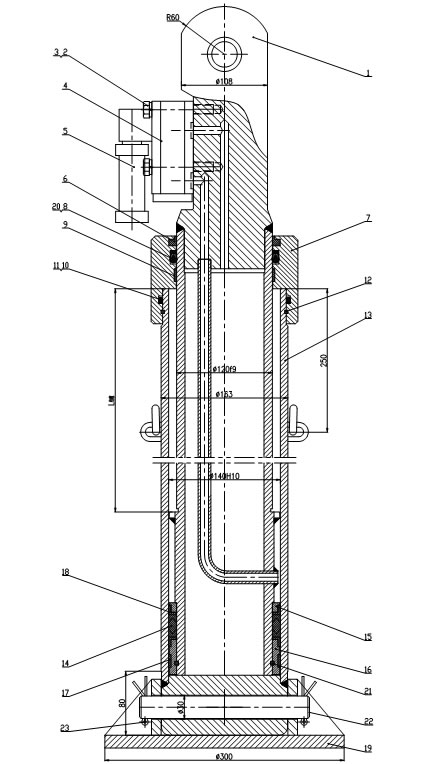

φ140缸徑滑移頂梁液壓支架支柱
φ125缸徑滑移頂梁液壓支架支柱系列規格及主要技術特征見下表：
|
項 目 型 號 |
***大 |
***小 |
工作 |
工作 |
重量 |
支 柱 工 |
額工壓 力 |
泵站 |
初撐力 |
工作 |
回柱 |
|
DH14-500/125S |
1400 |
960 |
440 |
500 |
90.7 |
960～1400 |
40.74 |
31.5 |
386.56 |
乳 |
遠距離和近距離 |
|
DH16-500/125S |
1600 |
1060 |
540 |
97.2 |
1060～1600 |
||||||
|
DH18-500/125S |
1800 |
1160 |
640 |
102.7 |
1160～1800 |
||||||
|
DH20-500/125S |
2000 |
1260 |
740 |
109.2 |
1260～2000 |
||||||
|
DH22-500/125S |
2240 |
1380 |
860 |
117.2 |
1380～2240 |
||||||
|
DH25-500/125S |
2500 |
1510 |
990 |
126.2 |
1510～2500 |
||||||
|
DH28-500/125S |
2800 |
1660 |
1140 |
134.5 |
1660～2800 |
||||||
|
DH31.5-450/125S |
3150 |
1850 |
1300 |
450 |
147.3 |
1850～3150 |
36.67 |
液壓支柱由1活柱、2液控單向閥、3安全閥、4防塵圈、5柱帽、6蕾形密封圈、7活塞桿導向環、8 O形圈、9 O形圈用擋圈、10連接鋼絲、11油缸、12鼓形密封圈、13活塞擋圈、14外卡鍵、15活塞導向環、16LW形支撐環、17底座零部件組成。

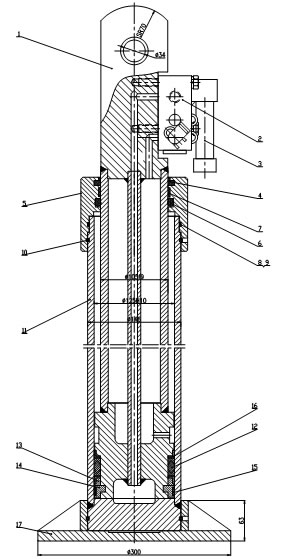

φ125缸徑滑移頂梁液壓支架支柱
